Роль гидроциклонов в обогащении полезных ископаемых

Современная горнодобывающая промышленность непрерывно совершенствует технологии обогащения полезных ископаемых для повышения эффективности извлечения ценных компонентов при одновременном снижении ресурсозатрат. Среди многочисленных аппаратов, применяемых в процессах обогащения, особое место занимают гидроциклоны – устройства, использующие центробежные силы для разделения твердых частиц в водной среде по размеру и плотности. Впервые запатентованные в 1891 году, сегодня гидроциклоны стали неотъемлемой частью технологических схем обогатительных фабрик по всему миру.

Гидроциклоны характеризуются высокой производительностью, компактностью, отсутствием движущихся частей и, как следствие, низкими эксплуатационными затратами. Один современный гидроциклон диаметром 650 мм способен перерабатывать до 450 м³/ч пульпы, что делает эти устройства незаменимыми в условиях высокопроизводительных предприятий. При этом простота конструкции и надежность работы обеспечивают их широкое применение в различных отраслях, от обогащения руд черных и цветных металлов до переработки угля, песка и других минеральных ресурсов.

В данной статье рассматривается принцип работы гидроциклонов, их конструктивные особенности, основные области применения в процессах обогащения полезных ископаемых, а также современные тенденции развития данного оборудования и перспективы его использования в будущем.

Принцип работы и конструкция гидроциклонов

Принцип работы гидроциклона основан на использовании центробежных сил, возникающих при тангенциальной подаче пульпы в цилиндроконическую камеру аппарата. Пульпа, представляющая собой смесь твердых частиц с водой, поступает под давлением через питающий патрубок, что обеспечивает образование вращательного движения внутри корпуса устройства. Под действием центробежных сил происходит разделение частиц: более крупные и тяжелые отбрасываются к стенкам корпуса и спускаются вниз, выходя через песковую насадку, в то время как мелкие и легкие частицы вместе с основной массой воды образуют восходящий поток, выходящий через верхний сливной патрубок.

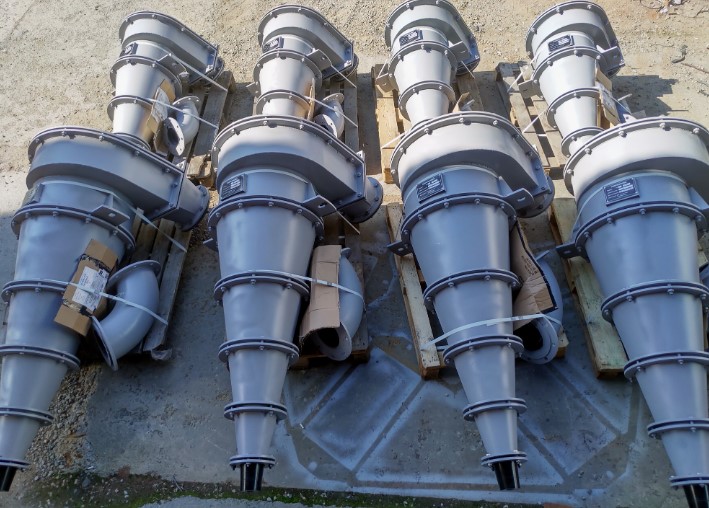

Типичный гидроциклон состоит из следующих основных элементов:

• Верхняя цилиндрическая часть с тангенциальным питающим патрубком и центральным сливным патрубком (насадкой)
• Нижняя коническая часть, заканчивающаяся песковой насадкой (отверстием для выхода крупного материала)
• Воздушный столб, формирующийся в центральной оси аппарата

Эффективность работы гидроциклона определяется комбинацией геометрических параметров (диаметр цилиндрической части, угол конусности, диаметры сливного и пескового отверстий) и технологических режимов (давление на входе, плотность пульпы, содержание твердого в питании). При этом современные гидроциклоны позволяют достигать точности разделения по заданной граничной крупности (d50) с погрешностью всего 3-5 мкм, что соответствует высоким требованиям технологических процессов.

Во внутреннем пространстве гидроциклона формируются два основных потока — наружный нисходящий и внутренний восходящий, между которыми существует зона повышенной турбулентности, оказывающая влияние на четкость разделения материала. Конструктивно важной характеристикой является соотношение диаметров сливной и песковой насадок, которое обычно находится в диапазоне от 0,25 до 0,4, что обеспечивает оптимальное распределение потоков и эффективность классификации.

Компания Альтернатива специализируется на поставке и производстве широкого ассортимента оборудования и материалов для различных отраслей промышленности, предлагая такие продукты, как насосы, радиаторы отопления, теплообменники, трубопроводная арматура, стеклопластиковые и ПНД трубы, а также трубы для защиты кабеля, комплектующие для колодцев, износостойкие материалы, ЖБИ и электрику. Одним из ключевых направлений деятельности является обеспечение промышленных предприятий средствами для очистки и классификации материалов, в частности, таких как гидроциклон ГЦ 150, который используется для сепарации и обезвоживания пульп в водной среде. Кроме того, фирма занимается разработкой и поставкой решений для систем отопления, водоснабжения и защиты инфраструктуры, обеспечивая надежность и долговечность своей продукции.

Основные области применения гидроциклонов в обогащении

Гидроциклоны нашли широкое применение в различных технологических операциях обогащения полезных ископаемых благодаря своей эффективности и универсальности. Основные области их применения включают:

1. Классификация измельченных руд

В сфере обогащения руд цветных и черных металлов гидроциклоны активно используются для классификации продуктов измельчения. Включенные в замкнутый цикл с шаровыми или стержневыми мельницами, они обеспечивают точное разделение материала по заданной крупности, направляя недоизмельченный продукт на повторное измельчение. На крупных обогатительных фабриках батареи из 12-24 гидроциклонов диаметром 500-650 мм обеспечивают переработку до 10000 тонн руды в сутки, что значительно повышает производительность измельчительного передела на 15-20% по сравнению с использованием механических классификаторов.

Особенно эффективно применение гидроциклонов для классификации материалов тонкого помола, где требуется выделение частиц размером менее 100 мкм. Например, при обогащении медно-молибденовых руд использование гидроциклонов позволяет получать слив с содержанием класса -74 мкм более 85%, что критически важно для последующей флотации минералов меди.

2. Обесшламливание пульп перед процессами обогащения

При обогащении многих полезных ископаемых присутствие шламов (частиц размером менее 20 мкм) негативно влияет на эффективность концентрационных процессов, особенно флотации и магнитной сепарации. Гидроциклоны малого диаметра (75-250 мм) широко применяются для обесшламливания пульп, позволяя отделить тонкие глинистые частицы от основного продукта.

На железорудных обогатительных фабриках применение батарей гидроциклонов для обесшламливания магнетитовых концентратов повышает содержание железа в конечном продукте на 1,5-2,0%, при одновременном снижении содержания диоксида кремния на 1,0-1,5%. Это существенно улучшает качество концентрата и сокращает затраты на последующую металлургическую переработку.

3. Сгущение пульп и осветление оборотных вод

Гидроциклоны специальной конструкции эффективно применяются для сгущения пульп и осветления оборотных вод на обогатительных фабриках. Данное применение особенно важно в контексте ужесточения экологических требований и необходимости создания замкнутых водооборотных циклов. Использование гидроциклонов-сгустителей на хвостохранилищах позволяет осветлять до 85-90% оборотной воды, возвращаемой в технологический процесс, что сокращает потребление свежей воды на 30-40%.

4. Разделение минералов по плотности (гравитационное обогащение)

Особый класс гидроциклонов — тяжелосредные — используется для гравитационного обогащения различных полезных ископаемых, в частности угля, алмазосодержащих руд и некоторых руд цветных металлов. В этих аппаратах разделение происходит в среде повышенной плотности (суспензии из воды и тонкоизмельченного тяжелого минерала, обычно магнетита или ферросилиция). Тяжелосредные гидроциклоны обеспечивают высокую точность разделения материалов с близкими плотностями, что особенно важно при обогащении коксующихся углей, где отклонение от заданной плотности разделения не должно превышать 0,02-0,03 г/см³.

Технологические параметры и эффективность работы гидроциклонов

Эффективность работы гидроциклонов в процессах обогащения определяется множеством факторов, которые можно разделить на конструктивные и технологические. Оптимальный выбор этих параметров критически важен для достижения требуемых результатов классификации или сепарации.

К основным технологическим параметрам, влияющим на работу гидроциклонов, относятся:

1. Давление пульпы на входе в гидроциклон. Этот параметр обычно поддерживается в диапазоне от 0,5 до 3,0 атмосфер в зависимости от требуемой точности разделения. Повышение давления с 0,8 до 2,0 атмосфер уменьшает граничную крупность разделения (d50) примерно на 40%, что позволяет получать более тонкий слив.
2. Содержание твердого в исходной пульпе. Оптимальные значения этого параметра находятся в диапазоне 15-40% по массе. При увеличении содержания твердого выше 45% резко снижается эффективность классификации из-за повышения вязкости пульпы и взаимодействия частиц.
3. Соотношение диаметров сливного и пескового отверстий. Данное соотношение определяет распределение потоков между песками и сливом. Например, увеличение диаметра песковой насадки с 30 до 50 мм при неизменных остальных параметрах может привести к увеличению выхода песков на 15-25%.
4. Угол конусности гидроциклона. Стандартные гидроциклоны имеют угол конусности 20°, однако для различных задач применяются аппараты с углами от 10° до 30°. Меньший угол обеспечивает более четкое разделение, но снижает производительность аппарата.

Для оценки эффективности работы гидроциклонов используются следующие ключевые показатели:

1. Граничная крупность разделения (d50) — размер частиц, которые с равной вероятностью могут попасть как в пески, так и в слив. Для классификационных гидроциклонов в обогащении руд этот показатель обычно находится в диапазоне от 45 до 300 мкм.
2. Коэффициент совершенства классификации — характеризует точность разделения частиц по крупности. Современные гидроциклоны обеспечивают значения этого коэффициента на уровне 0,55-0,65 (где 1,0 — идеальное разделение).
3. Содержание твердого в сгущенном продукте (песках). Этот показатель обычно составляет 65-75% для классификационных гидроциклонов, а для специальных сгустительных гидроциклонов может достигать 78-82%.
4. Извлечение расчетного класса крупности в целевой продукт. Например, для операции обесшламливания важно извлечение частиц крупнее 20 мкм в пески на уровне 92-95%.

Современные тенденции развития и совершенствования гидроциклонов

Несмотря на кажущуюся простоту конструкции, технология гидроциклонов продолжает активно развиваться. Современные исследования и разработки направлены на повышение эффективности работы, расширение функциональных возможностей и улучшение контроля над процессами разделения.

Основные направления совершенствования гидроциклонов включают следующие аспекты:

1. Оптимизация конструкции и материалов изготовления

Современные гидроциклоны изготавливаются с применением износостойких материалов, обеспечивающих длительный срок службы в условиях высокоабразивных сред. Керамические вставки из карбида кремния или оксида алюминия позволяют увеличить срок службы рабочих поверхностей в 3-5 раз по сравнению с резиновыми или полиуретановыми футеровками. Некоторые производители предлагают гидроциклоны с керамическими вставками, обеспечивающими до 20000 часов непрерывной работы без замены при обработке высокоабразивных руд.

Внедряются также инновационные конструктивные решения, такие как спиральные вставки в питающем патрубке, улучшающие входной поток и повышающие эффективность разделения на 5-8%, или ламинаторы потока, снижающие турбулентность в зоне разделения.

2. Автоматизация контроля и управления

Одним из важнейших направлений совершенствования является внедрение систем автоматического контроля и управления работой гидроциклонов. Современные системы включают:

• Датчики давления на входе, позволяющие поддерживать оптимальный режим работы насосного оборудования
• Ультразвуковые или радиоизотопные плотномеры для контроля содержания твердого в питании и продуктах разделения
• Системы автоматического регулирования диаметра песковой насадки (т.н. «умные» апексы), подстраивающиеся под изменения характеристик исходного материала
• Алгоритмы управления на основе машинного обучения, прогнозирующие оптимальные параметры работы в зависимости от свойств перерабатываемого сырья

Внедрение комплексных систем автоматизации позволяет повысить стабильность работы гидроциклонных установок и увеличить эффективность разделения на 7-12% по сравнению с неавтоматизированными системами.

3. Разработка специализированных типов гидроциклонов

Для решения специфических задач разрабатываются гидроциклоны особой конструкции:

1. Многостадийные гидроциклоны, состоящие из нескольких секций с различными углами конусности, позволяющие осуществлять более точное разделение в широком диапазоне крупности частиц.
2. Гидроциклоны с внутренними направляющими ребрами или спиральными вставками, обеспечивающие более упорядоченное течение пульпы и повышение эффективности классификации на 10-15% для тонких материалов.
3. Гидроциклоны с двойным сливом, позволяющие получать дополнительную фракцию промежуточной крупности, что особенно важно при подготовке материала к флотационному обогащению.
4. Сверхвысокопроизводительные гидроциклоны большого диаметра (до 1500 мм), способные перерабатывать до 2000 м³/ч пульпы при сохранении эффективности разделения на уровне стандартных аппаратов.

Экономические и экологические аспекты применения гидроциклонов

Применение гидроциклонов в технологических схемах обогащения полезных ископаемых имеет значительные экономические и экологические преимущества, которые способствуют повышению общей эффективности горнодобывающих предприятий.

Экономические преимущества

Экономическая эффективность применения гидроциклонов обусловлена следующими факторами:

1. Низкие капитальные затраты. Стоимость гидроциклонной установки в расчете на единицу производительности в 2-3 раза ниже, чем у механических классификаторов или сгустителей. Например, батарея из 12 гидроциклонов диаметром 500 мм, обеспечивающая производительность до 1800 т/ч по твердому, требует инвестиций примерно в 1,5-2 раза меньше, чем механические спиральные классификаторы аналогичной производительности.
2. Минимальные эксплуатационные расходы. Отсутствие движущихся частей и простота конструкции обеспечивают низкие затраты на обслуживание и ремонт. Годовые эксплуатационные расходы обычно составляют 10-15% от первоначальных капитальных затрат, что значительно ниже показателей альтернативного оборудования.
3. Компактность и высокая производительность. Небольшая площадь, занимаемая гидроциклонными установками, позволяет экономить на строительстве производственных зданий. Один гидроциклон диаметром 650 мм заменяет спиральный классификатор с площадью зеркала осаждения около 15 м², что дает существенную экономию производственных площадей.
4. Повышение технологических показателей последующих операций обогащения. Точная классификация или обесшламливание с помощью гидроциклонов повышает эффективность флотации, магнитной сепарации или выщелачивания. Например, на медно-молибденовых обогатительных фабриках правильная настройка гидроциклонов может повысить извлечение меди в концентрат на 1,5-2,0%, что при годовой производительности 10 млн тонн руды дает дополнительную прибыль в миллионы долларов.

Экологические преимущества

С точки зрения воздействия на окружающую среду гидроциклоны также имеют ряд преимуществ:

1. Замкнутые водооборотные циклы. Применение гидроциклонов для осветления оборотных вод позволяет сократить потребление свежей воды на 30-45% и минимизировать сброс загрязненных стоков. На современных обогатительных фабриках использование каскадов гидроциклонов в системах водооборота позволяет достичь показателя оборачиваемости технологической воды до 95%.
2. Снижение объема хвостохранилищ. Эффективное сгущение хвостов обогащения с помощью специальных гидроциклонов-сгустителей позволяет уменьшить объем хвостохранилищ на 25-30% за счет удаления свободной воды. Это особенно важно для предприятий, расположенных в экологически чувствительных районах или на территориях с ограниченной площадью для размещения отходов.
3. Снижение энергопотребления. По сравнению с альтернативными методами классификации и сгущения, гидроциклоны потребляют на 20-30% меньше электроэнергии на тонну перерабатываемого материала, что снижает углеродный след предприятия.
4. Безреагентная технология. В большинстве случаев работа гидроциклонов не требует применения химических реагентов, что исключает риски загрязнения окружающей среды и снижает затраты на нейтрализацию отходов.

Перспективы развития технологии гидроциклонов

Несмотря на многолетнюю историю применения, технология гидроциклонов продолжает развиваться, адаптируясь к новым вызовам и требованиям горнодобывающей промышленности. Основные перспективные направления включают:

1. Интеграция с цифровыми технологиями и системами «умного производства»

В рамках концепции Industry 4.0 гидроциклоны становятся элементами интеллектуальных производственных систем. Современные разработки включают:

• Цифровые двойники гидроциклонных установок, позволяющие моделировать процессы разделения в реальном времени и оптимизировать параметры работы
• Системы предиктивной аналитики, прогнозирующие износ оборудования и планирующие техническое обслуживание
• Интеграцию с общефабричными системами управления для оптимизации всей технологической цепочки

Применение этих технологий позволяет повысить общую эффективность обогатительных процессов на 8-12% за счет более точного управления и минимизации простоев оборудования.

2. Повышение экологичности и энергоэффективности

Ужесточение экологических требований стимулирует разработку гидроциклонов нового поколения, обеспечивающих:

• Более высокую степень сгущения хвостов (до 78-82% твердого), что снижает объем жидких отходов
• Сниженное энергопотребление за счет оптимизации гидродинамики и использования энергии вращательного движения пульпы
• Применение в схемах сухого складирования хвостов, которые становятся стандартом для новых горнодобывающих проектов

3. Разработка гидроциклонов для сверхтонкой классификации

С развитием технологий переработки бедных и упорных руд возрастает потребность в эффективной классификации ультратонких частиц (менее 10 мкм). Ведутся работы по созданию специализированных гидроциклонов малого диаметра (30-75 мм) с модифицированной геометрией, способных разделять частицы с граничной крупностью 3-5 мкм при сохранении высокой производительности.

4. Применение в нетрадиционных областях

Расширяется сфера применения гидроциклонов за пределами традиционного обогащения полезных ископаемых:

• В процессах биовыщелачивания для отделения бактериальной массы от минеральных частиц
• В технологиях переработки техногенных отходов и хвостохранилищ для извлечения ценных компонентов
• В комбинированных схемах обогащения с применением химических и биологических методов

Заключение

Гидроциклоны остаются одним из наиболее эффективных и экономичных аппаратов для разделения минеральных частиц в водной среде. Их роль в процессах обогащения полезных ископаемых трудно переоценить – от подготовки руды к обогащению до финальных стадий водооборота и обработки хвостов.

Простота конструкции в сочетании с высокой производительностью и эффективностью разделения делают гидроциклоны универсальным инструментом, применимым на различных этапах технологического процесса. При этом непрерывное совершенствование конструкции, материалов и систем управления позволяет повышать эффективность их работы и расширять сферу применения.

В условиях растущих требований к энергоэффективности производства и экологической безопасности гидроциклоны приобретают особую значимость как аппараты, обеспечивающие минимальное потребление энергии и ресурсов при высокой технологической эффективности. Развитие цифровых технологий открывает новые возможности для оптимизации работы гидроциклонов и их интеграции в интеллектуальные системы управления производством.

Таким образом, гидроциклоны, несмотря на более чем вековую историю применения, продолжают оставаться современным, постоянно совершенствующимся оборудованием, играющим ключевую роль в технологических схемах обогащения полезных ископаемых и способствующим повышению экономической эффективности и экологической безопасности горнодобывающих предприятий.
